嵌入式主機板

IB966

3.5吋單板電腦 - 搭載Intel® Core™ Ultra 300系列處理器

Intel® Core™ Ultra 300 Series Processor (up to 180 TOPS)
2x DDR5 SO-DIMM, Max. 128GB
Supports HDMI,DisplayPort (DisplayPort connector & Type-C), LVDS and eDP
2x 2.5G LAN, 3x USB 3.2(Type-C&Type-A), 3x USB 2.0, 2x COM
3x M.2 slots (M2280+M2242+E2230), 12V~24V DC-in
Digital I/O (4-in/4-out), iAMT, dTPM & Watchdog Timer

產品介紹
產品規格
訂購資訊
檔案下載

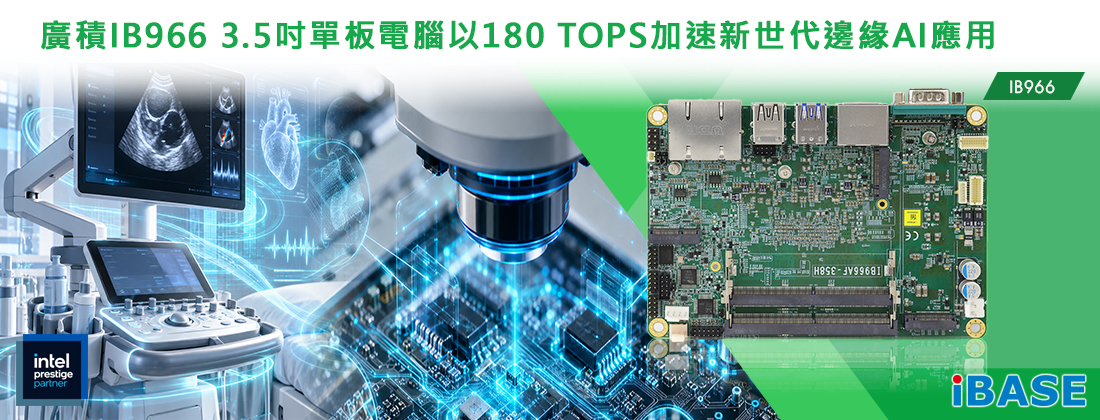

高效能IB966 3.5吋單板電腦，搭載Intel® Core™ Ultra系列3處理器(Panther Lake平台)，在最高規格配置下，可提供高達180 TOPS的整體AI運算效能，為邊緣端即時AI推理、機器視覺、資料分析及工業自動化應用提供強大運算能力。

IB966可搭載Intel Core Ultra X7 358H、Intel Core Ultra 7 356H或Intel Core Ultra 7 355處理器，於單一平台整合CPU、GPU與NPU運算資源。其異質運算架構可依不同工作需求，將運算任務分配至最合適的處理單元，加速邊緣端即時決策，同時降低延遲、網路流量及對雲端運算的依賴。雙DDR5-7200 SO-DIMM插槽最高支援128GB記憶體，可滿足資料密集型邊緣AI應用及高效多工處理需求。

IB966提供豐富的連接與擴充介面，包括兩組2.5GbE、USB 3.2、USB 2.0及兩組RS232/422/485。顯示輸出支援HDMI、DisplayPort、具備DisplayPort功能的USB Type-C、LVDS及eDP，並配置三個M.2插槽，可支援高速NVMe儲存及無線連線。其他功能包括12V–24V直流電源輸入、數位I/O、Intel® AMT主動管理技術、獨立式TPM及可程式化看門狗計時器，提升系統建置的安全性、管理效率與運作可靠性，適用於機器視覺、智慧製造、智慧交通、醫療影像、智慧零售及其他高效能邊緣AI應用。

CPU	Intel® Core™ Ultra 300 Series Processor
PCH	N/A
Memory	2x DDR5 SO-DIMM, 7200MT/s, Non-ECC, Max.128GB
BIOS	AMI
Watchdog Timer	256 levels
H/W Monitor	Yes
Storage Device Interface	2x M.2 (M2280& M2242 for NVMe)
Mini Type Slots	1x M.2 (M2280, supports NVMe only) 1x M.2 (M2242, supports NVMe only) 1x M.2 (E2230, supports CNVi)
Graphics Controller	Intel® Core™ Ultra 300H Processor built-in Xe3 Graphics
Video Output	HDMI, DisplayPort (DisplayPort connector & Type-C), LVDS and eDP
Ethernet	Intel® I226LM as 1st LAN, I226V as 2nd LAN
I/O Chipset	Fintek F81804U-I on board
Serial Port	2x RS232/422/485
USB 2.0	3x USB 2.0 (1x Type-A ; 2x via pin headers)
USB 3.X	1x USB 3.2 (Type-C), 2x USB 3.2 (Type-A)
Serial ATA	N/A
Audio	Intel® Core™ Ultra processor built-in HD audio + ALC888S codec
TPM	dTPM
Others	Digital I/O (4-in/4-out), iAMT; +12V~+24V DC-in
Dimensions (L x W)	102mm x 147mm (4“ x 5.8“)
Power Consumption	TBD
Operating Temperature	0°C~60°C (32°F~140°F)
Storage Temperature	-20°C~80°C (-4°F~176°F)
Relative Humidity	10% ~ 90% (non-condensing)

IB966AF-358H	Intel® Core™ Ultra X7 358H SoC, onboard 3.5" SBC, w/ dual 2.5Gb, HDMI + 2x DisplayPort (DisplayPort connector & Type-C), LVDS & eDP, 2x COM, 3x M.2, supports iAMT& dTPM, DC-in (12V~24V),Optional heatsink
IB966AF-356H	Intel® Core™ Ultra 7 356H SoC, onboard 3.5" SBC, w/ dual 2.5Gb, HDMI + 2x DisplayPort (DisplayPort connector & Type-C),LVDS & eDP 2x COM, 3x M.2, supports iAMT& dTPM, DC-in (12V~24V),Optional heatsink
IB966AF-355	Intel® Core™ Ultra 7 355 SoC, onboard 3.5" SBC,w/ dual 2.5Gb, HDMI + 2x DisplayPort (DisplayPort connector & Type-C),LVDS & eDP, 2x COM, 3x M.2, supports iAMT& dTPM, DC-in (12V~24V),Optional heatsink
HSIB966-B	Heatsink with fan for IB966
HSIB962-2	Heat Spreader for IB966
IB76A-3	Cable Kit w/ USB, COM & Power

產品資料表	IB966
產品型錄	Embedded Computing (Vol.2605)
使用手冊	IB966 V1.0 (IBASE Server) IB966 V1.0 (Google Drive)
驅動程式 - 主機板	IB966 Driver DVD
